本試驗(yàn)采用 V310S-KHF卡爾費(fèi)休水分測(cè)定儀，通過加熱法測(cè)定PVC糊樹脂中的水分含量。

聚氯乙烯（PVC）糊樹脂顧名思義是此種樹脂主要以制成糊狀形式來應(yīng)用，人們常用此種糊稱作增塑糊，是未加工狀態(tài)下的聚氯乙烯塑料的一種獨(dú)特液體形式。糊樹脂常由乳液和微懸浮法制得。

聚氯乙烯糊樹脂因粒度微細(xì)，其質(zhì)地像滑石粉，具有不流動(dòng)性。聚氯乙烯糊樹脂同增塑劑混合后經(jīng)攪拌形成穩(wěn)定的懸浮液，即制成PVC糊料，或稱作PVC增塑糊、PVC溶膠，而且人們正是以這種形式用來加工成最終制品。在制糊過程中，根據(jù)不同的制品需要，添加各種填料、稀釋劑、熱穩(wěn)定劑、發(fā)泡劑及光穩(wěn)定劑等。

PVC糊樹脂工業(yè)的發(fā)展，提供了僅經(jīng)加熱就變?yōu)榫勐纫蚁┲破返囊环N新型的液態(tài)材料。該種液態(tài)材料配置方便，性能穩(wěn)定、易控制、使用方便、制品性能優(yōu)良、化學(xué)穩(wěn)定性好，具有一定的機(jī)械強(qiáng)度、易著色等，因此被廣泛應(yīng)用于人造革、搪膠玩具、軟質(zhì)商標(biāo)、墻紙、油漆涂料、發(fā)泡塑膠等的生產(chǎn)。

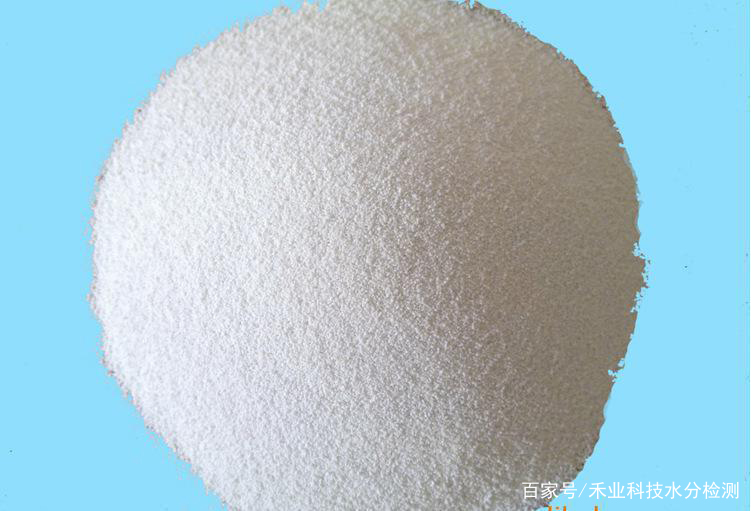

—樣品介紹—

聚氯乙烯（PVC）糊樹脂屬于聚氯乙烯樹脂的一個(gè)產(chǎn)品分枝。PVC糊樹脂以其高分散性的粉料用于糊料加工而得名。由于其成糊性能優(yōu)良，以及分散性能良好，主要應(yīng)用于PVC樹脂的軟材料領(lǐng)域?？蛇m用于涂布、浸漬、噴涂、發(fā)泡等加工工藝，廣泛應(yīng)用于人造革、裝飾材料、地板革、墻壁紙、工業(yè)用輸送帶、運(yùn)動(dòng)場地、涂料、粘合劑、玩具、醫(yī)用一次性手套、日用裝飾材料、電器儀表和電工工具等諸多材料和制品領(lǐng)域。

PVC糊樹脂成型加工具有設(shè)備價(jià)廉，加工模具簡單便宜，可制成特殊形狀，發(fā)泡容易，制品受熱次數(shù)少，并可以少量、多品種的生產(chǎn)等優(yōu)點(diǎn)，因此在人造革、地板革、玩具、壁紙、汽車內(nèi)飾材料等硬制品中獲得廣泛應(yīng)用，具有廣闊的市場應(yīng)用前景。

—實(shí)驗(yàn)?zāi)康?/span>—

本實(shí)驗(yàn)通過V310S-KHF卡氏加熱爐水分測(cè)定儀檢測(cè)PVC糊樹脂中的水分，達(dá)到準(zhǔn)確快速檢測(cè)該樣品水分的目的。

—儀器配置—

1、V310S-KHF卡氏加熱爐卡爾費(fèi)休水分儀

2、全封閉安全電解池組件

3、測(cè)量電極，電解電極

4、電子天平（0.1mg）

5、空氣泵或氮?dú)怃撈浚ㄝ敵鰤毫?0.1Mpa）

6、10ml 干燥樣品瓶

—技術(shù)參數(shù)—

1、測(cè)量分辨率：0.1ug(H2O 質(zhì)量）

2、測(cè)量范圍：3ug-99mg(H2O 質(zhì)量）

3、測(cè)定重復(fù)性：＞99.7%（1000μg 純水）

4、流量范圍：0-100ml/min(0.1Mpa)

5、溫度范圍：室溫～300℃

6、樣品瓶：10ml、20ml 可選

—試劑—

1、電解液：庫侖法電量法單卡爾費(fèi)休試劑 當(dāng)量：1.5g/100ml，KFR-CO2

—測(cè)定方法—

1、將電解液注入電解池以及電解電極的陰極室內(nèi)，液位至下刻度線，加入微量水然后電解至 平衡。

2、將氣源連接至加熱爐，將干燥樣品瓶裝入加熱槽，溫度設(shè)置為 150℃，流量調(diào)整為 50ml/min，吹掃樣品瓶和管路內(nèi)可能存在水分，等待再次平衡。

3、將樣品瓶移出，用電子天平稱取約 1g 樣品置于樣品 瓶內(nèi)，然后在水分儀上點(diǎn)擊開始測(cè)量，同時(shí)將樣品瓶裝入加熱槽。

4、輸入樣品稱取的重量，等待測(cè)量結(jié)束后顯示最終測(cè)量結(jié)果。

—測(cè)定條件—

1、溫度設(shè)置：150℃

2、流量設(shè)定：50ml/min

3、滴定延時(shí)：180S

4、漂移扣除：自動(dòng)

5、空白扣除：扣除

參考標(biāo)準(zhǔn)

GB/T6283-2008化工產(chǎn)品中水分含量的測(cè)定 卡爾費(fèi)休法
